Заманауи желіден тыс және апаттық қуат жүйелері тұрақты айнымалы ток түрлендіруді, біріктірілген аккумуляторды зарядтауды және кешенді электрлік қорғауды біріктіретін жабдықты қажет етеді. Бұл мақалада жүйе құрастырушылары мен түпкі пайдаланушыларға қашықтағы орындар мен сақтық көшірме көшірмелері үшін біріктірілген DC-AC қуатын түрлендіру құрылғыларын таңдау кезінде негізгі критерийлерді түсінуге көмектесетін барлығы бір инвертор-зарядтау құрылғысының негізгі функционалдығы, практикалық орналастыру сценарийлері, кірістірілген қорғаныс механизмдері мен байланыс мүмкіндіктері зерттеледі.
- 1. Құрама инвертор-зарядтау қондырғысының негіздерін түсіну
- 2. Шығару толқын пішінінің сапасы және нақты әлемдегі жүктеме үйлесімділігі
- 3. Біріктірілген зарядтау жүйесі және үш сатылы батареяны басқару
- 4. Қуатты ауыстыру кезінде АТС беру өнімділігі және жүйенің үздіксіздігі
- 5. Ұзақ мерзімді жұмыс сенімділігі үшін кіріктірілген қорғаныс қабаттары
- 6. Аппараттық байланыс порттары және қашықтан бақылау мүмкіндіктері
- 7. Қолайлы жұмыс ортасы және механикалық орнату ескертулері
- 8. Жиі қойылатын техникалық сұрақтар
- 9. Жүйелік интеграторларға арналған қорытынды ойлар

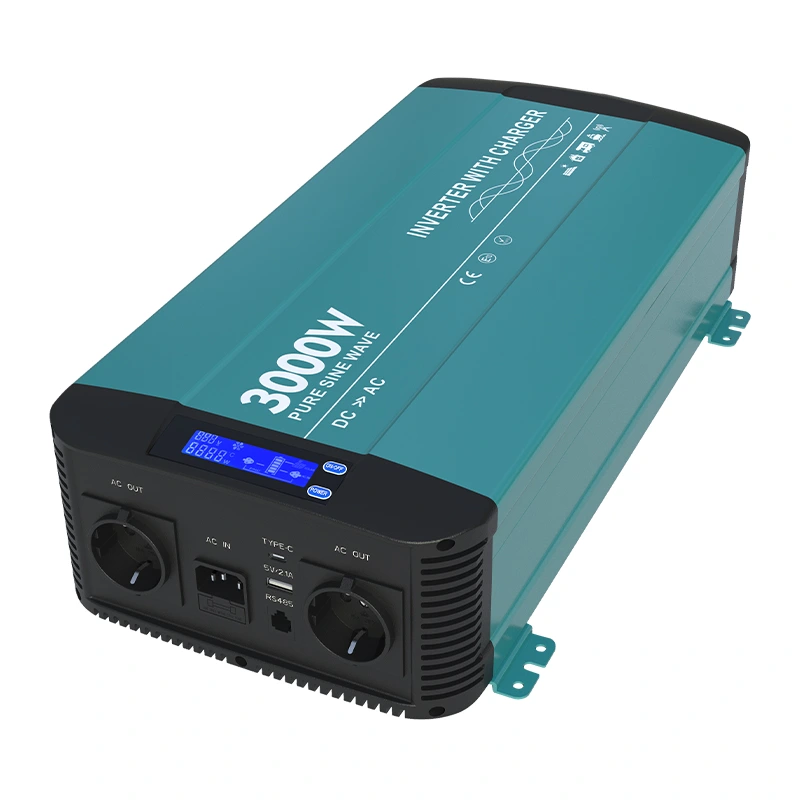

Көптеген қашықтағы электр қондырғылары бөлек инверторлар мен сыртқы батарея зарядтағыштарын үйлестіру кезінде қиындықтарға тап болады, өйткені сәйкес келмейтін уақыт немесе кернеу шегі батареяның күйін нашарлатып, жалпы жүйе тұрақтылығын төмендетуі мүмкін.HK3000PC зарядтау құрылғысы бар 3000w таза синустық толқынды инвертортұрақты ток инверсиясын және AC-DC аккумуляторын зарядтауды бір жинақы шасси ішінде біріктіреді, желіден тыс, мобильді немесе күту режиміндегі қуат жобалары үшін бірнеше дискретті қуат құрамдастарын үйлестірудің күрделілігін жояды. Барлығы бір құрылғыда электр желісінің орналасуын ретке келтіреді және қуат тізбегіндегі істен шығу нүктелерін қысқартады, бұл кемпинг қондырғыларымен, қашықтағы жұмыс орындарымен және тұрақты қуат қолжетімділігі жоғары практикалық маңызы бар тұрғын үй резервтік конфигурацияларымен жұмыс істейтін пайдаланушылар үшін нақты артықшылықтар әкеледі. Оқшау қуат жүйелерін құрастырған кезде әрбір қосылған кабель және бөлек құрылғы ықтимал әлсіз жерлерді жасайды, сондықтан біріктірілген аппараттық архитектура жоспарлау кезеңдерінде мұқият қарауды қажет етеді.
1. Құрама инвертор-зарядтау қондырғысының негіздерін түсіну
Аралас инвертор-зарядтау құрылғысы сақтауға негізделген қуат экожүйесінде екі негізгі рөл атқарады. Біріншіден, ол қорғасын-қышқыл немесе литий батареяларының қорларында сақталған тұрақты токты қабылдайды және оны стандартты тұрмыстық электр жабдықтарының сипаттамаларына сәйкес келетін айнымалы токқа түрлендіреді. Екіншіден, сыртқы айнымалы ток көзіне қол жетімді болған сайын борттық зарядтағыш тізбегі қосылған батарея топтамаларын автоматты түрде толтыру үшін желіден немесе генератордан қуат алады. Бұл қос рөлді дизайн пайдаланушылардың дербес зарядтағыш аппаратурасы мен инвертор модульдері арасында қолмен ауысу талабын болдырмайды.
- Батареямен жұмыс істейтін инверсия мен электр желісінен басқарылатын зарядтау жұмыс процестері арасындағы үздіксіз ауысу
- Кернеу мен қуат көрсеткіштерін қоса, жұмыс уақытының маңызды көрсеткіштерін визуализациялау үшін біріктірілген СКД панелі
- Қосымша тізбек қауіпсіздігі үшін айнымалы токтың негізгі кіріс жолына кіріктірілген айнымалы ток ажыратқышы
- Төмен вольтты тікелей құрылғыны ыңғайлы зарядтауды ұсынатын арнайы USB‑A және Type‑C порттары
Физикалық өлшем мен салмақ орнатушылар үшін маңызды рөл атқарады. Құрылғы 489 × 252 × 118 миллиметрді алып жатыр және салмағы 8,8 килограмды құрайды, бұл қабырғаға орнатуды стационарлық және жылжымалы қоршаулар үшін қолайлы етеді. Металл корпусқа біріктірілген орнату кронштейндері, пайдаланушылар коммуналдық шкафтарда, көлік бөлімдерінде немесе сыртқы қорғалған шкафтарда жабдықты конфигурациялағанына қарамастан, қатты беттерге қауіпсіз бекітуді жеңілдетеді. Желдеткіш торлардың айналасындағы бос орындар әрқашан сақталуы керек; кедергіленген ауа ағыны термиялық қорғанысты іске қосады және ауыр жұмыс жүктемелері кезінде қол жетімді шығыс қуатын шектейді.
2. Шығару толқын пішінінің сапасы және нақты әлемдегі жүктеме үйлесімділігі
Таза синус толқынының шығуы модификацияланған синус баламаларымен салыстырғанда ең маңызды дифференциаторлардың бірін құрайды. Бес пайыздан төмен ұсталған жалпы гармоникалық бұрмалану коммуналдық желімен қамтамасыз етілген толқын пішінінің сипаттамаларын қайталайды. Бұл сезімтал тұрмыстық электрониканы, индуктивті қозғалтқыштарды, тоңазытқыш компрессорларды және зертханалық жабдықты пайдалану кезінде өте маңызды. Мотор орамдары немесе күрделі ішкі басқару тақталары бар құрылғылар бұрмаланған өзгертілген синустық қуат сигналдарын бергенде жиі қызады, қосымша шу шығарады немесе қызмет ету мерзімін қысқартады.
Номиналды үздіксіз шығыс 3000 ваттқа жетеді, екі секундтық аралықта тұрақты ток қуаты 6000 ваттқа жетеді. Кернеу рейтингі лезде индуктивті құрылғылар қозғалтқыштарын айналдыра бастағанда пайда болатын жоғары кіріс токты өңдейді. Тиісті асқын кернеудің бос орны болмаса, инверторлар компрессорлар, су сорғылары немесе кір жуғыш машина қозғалтқыштары іске қосу циклдарына әрекет жасаған сайын шамадан тыс жүктемеден қорғауды өшіре алады. Зауыттық конфигурацияланатын шығыс кернеуінің опциялары аймақтық электр нормаларына сәйкес келетін таңдалатын 50Гц немесе 60Гц жиілік параметрлерімен қатар 100‑120VAC және 200‑240VAC топтарын қамтиды. Толық жүктемедегі түрлендірудің минималды тиімділігі 89 пайызды құрайды, ал ең жоғары жұмыс тиімділігі 92 пайызға дейін көтеріледі. Жоғары тиімділік қуат электроникасындағы жылу жоғалтуларының орнына нақты соңғы пайдаланушы жүктемелері үшін сақталған батарея сыйымдылығын сақтай отырып, жылу ретінде жұмсалатын энергияны азайтады.
HK3000PC зарядтау құрылғысы бар 3000w таза синустық толқынды инверторкіріс тұрақты және айнымалы ток шығыс тізбектері арасындағы толық гальваникалық оқшаулауды қолдайды. Толық кіріс-шығыс оқшаулауы жерге тұйықталу немесе жалғанған батарея тізбектеріндегі сым қателері жағдайында ақаулардың таралуын шектейтін маңызды қауіпсіздік қабатын қосады. Бұл оқшаулау мүмкіндігі конденсация мен діріл кездейсоқ қысқа тұйықталу оқиғаларының ықтималдығын арттыратын теңіз орталары мен мобильді көлік қолданбалары сияқты электрлік қауіпсіздік қаупі жоғары орындарға арналған жүйелерді құрастыратын кәсіби орнатушылар арасында жоғары бағаға ие.
| Өнімділік параметрі | Спецификация мәні |
|---|---|
| Үздіксіз айнымалы ток шығыс қуаты | 3000Вт ±5% |
| Қуат шыңының ұзақтығы | 2 секунд ішінде 6000 Вт |
| Толық гармоникалық бұрмалану | 5% төмен |
| Толық жүктемедегі ең төменгі тиімділік | 89% |
| Максималды жалпы тиімділік | 92% дейін |
3. Біріктірілген зарядтау жүйесі және үш сатылы батареяны басқару
Ішкі айнымалы ток-тұрақты ток зарядтау құрылғысы классикалық үш сатылы зарядтау логикасына сәйкес келеді: көлемді тұрақты ток фазасы, абсорбция тұрақты кернеу фазасы және қалтқыға техникалық қызмет көрсету фазасы. Бұл жақсы орнатылған зарядтау профилі қорғасын қышқылды аккумулятор химиясы үшін қайта зарядтау циклдарын оңтайландырады. Жаппай фазада зарядтағыш батарея кернеуін жоғары көтеру үшін максималды рұқсат етілген ток береді. Мақсатты сіңіру кернеуінің шегіне жеткенде, құрылғы зарядтау тогы табиғи түрде төмен қарай тарылта отырып, тұрақты кернеуді ұстап тұратын сіңіру кезеңіне өтеді. Ток номиналды зарядтау шамасының шамамен он пайызына дейін төмендегенде, аппараттық құрал ұяшық пластиналарын шамадан тыс зарядтаусыз өздігінен разрядқа қарсы тұру үшін төменгі техникалық қызмет көрсету кернеуін қолданып, қалқымалы кезеңге өтеді.
Қуат факторын түзету максималды зарядтау жүктемесі кезінде 0,95-тен жоғары мәндерге жетеді. Күшті қуат факторының өнімділігі айнымалы ток көзінен келетін реактивті қуатты азайтып, портативті генераторларға немесе қуаттылығы шектеулі желі розеткаларына жұмсақ сұранысты тудырады. Айнымалы ток кірісі кең ауқымды желі кернеуін қабылдайды; 230VAC нұсқасы үшін операциялық айнымалы ток кіріс терезесі 180VAC-тан 260VAC-қа дейін созылады. Кең кіріс төзімділігі зарядтау құрылғысының генератор шығысы өзгермелі жүктеме жағдайында жұмыс істейтін портативті генераторлық жабдықта жиі орын алатын идеал номиналды мәндерден тыс ауытқыған кезде де жұмыс істей алатынын білдіреді.
Максималды зарядтау тогы тұрақты кіріс кернеуінің нұсқасына сәйкес ерекшеленеді. Он екі вольтты тұрақты ток үлгілері қырық амперге дейін зарядтау шығысын қолдайды, ал жиырма төрт вольтты тұрақты ток нұсқалары жиырма амперге дейін зарядтау шығысын береді. Жүйе дизайнерлері зарядтағыштың максималды тогын аккумулятор өндірушілері жариялаған ұсынылған заряд жылдамдығымен сәйкестендіруі керек. Шамадан тыс жоғары зарядтау токтары батареяның тозуын тездетеді; керісінше, шамадан тыс зарядтау тогы қайта зарядтау уақытын қажетсіз ұзартады. Батарея сыйымдылығын зарядтағыш мүмкіндігімен мұқият жұптау батареяның ұзақ мерзімді циклінің оңтайлы өнімділігін қамтамасыз етеді.
4. Қуатты ауыстыру кезінде АТС беру өнімділігі және жүйенің үздіксіздігі
Кірістірілген автоматты тасымалдау қосқышы (ATS) батареядан алынатын айнымалы ток қуаты мен кіріс сыртқы қуат көзі арасында ауысуды реттейді. Тасымалдау уақыты 16 миллисекундтан төмен тіркеледі. Тұрмыстық электр құрылғыларының көпшілігі электр қуатын толығымен өшірмей-ақ осы шамадағы қысқа үзілістерге шыдайды. Бұл сипаттама көптеген қосылған жүктемелер үшін UPS деңгейіне жақын үздіксіздік береді. Пайдаланушылар нөл-миллисекундтық тасымалдау абсолютті операциялық талапқа айналса, кейбір жоғары сезімтал өнеркәсіптік есептеу жабдықтары бұрынғысынша қосымша шынайы-онлайн-UPS бірліктерін қажет етуі мүмкін екенін есте ұстауы керек.
Ішкі релелік жабдық физикалық тізбекті ауыстыру тапсырмаларын өңдейді. Реле рейтингтері өнім нұсқаларында әр түрлі болады: 110VAC конфигурациялары 30-ампер номиналды релелерді, ал 230VAC үлгілері 16-ампер номиналды релелерді қолданады. Желінің кіріс жағында біріктірілген айнымалы ток сөндіргіші реле қауіпсіздігін толықтыра отырып, кіріс айнымалы ток беру үшін шамадан тыс токты ажыратудан қорғауды қамтамасыз етеді. Үзіліс оқиғасынан кейін желілік қуат қайтарылғанда, ATS логикасы батареяның қуат қорын толтыру үшін ішкі зарядтағыш тізбегін іске қоса отырып, бір уақытта сыртқы айнымалы ток көзіне жүктемелерді автоматты түрде бағыттайды. Бұл өшіру әрекеті аппараттық құралды адам операторлары торды қалпына келтіру оқиғаларына жылдам жауап бере алмайтын бақылаусыз қашықтағы орнатулар үшін қолайлы етеді.
5. Ұзақ мерзімді жұмыс сенімділігі үшін кіріктірілген қорғаныс қабаттары
Мықты көп қабатты қорғаныс жинағы инвертор-зарядтау құрылғысының өзін де, жалғанған аккумуляторды және жүктеме жабдығын да қорғайды. Тұрақты токтың кіріс жағындағы қорғаныс ішкі сақтандырғыш арқылы кері полярлық қорғанысты, төмен кернеуді өшіру және жоғары кернеуді өшіру жағдайларын қамтиды. Кері полярлық қорғаныс ауыр калибрлі батарея кабельдерін жалғау кезінде орнатушының сым қателерінен маңызды қорғанысты ұсынады. Мұндай қорғаныс болмаса, кері батарея терминалдары қуатты түрлендіру электроникасын сәттерде біржола жойып жіберуі мүмкін.
Айнымалы ток шығыс жағында құрылғы қысқа тұйықталу жағдайларына, тұрақты шамадан тыс жүктеме жағдайларына және ішкі шамадан тыс температура оқиғаларына жауап береді. Ішкі температура қауіпсіз жұмыс төбесінен жоғары көтерілгенде, термиялық қорғаныс құрамдас бөліктерінің тұрақты зақымдалуын болдырмау үшін өшіру процедурасын іске қосады. Температура және жүктемемен реттелетін салқындату желдеткіштері айналу жылдамдығын динамикалық түрде реттейді. Желдеткіштер тек ауыр жұмыс жүктемесінде немесе жоғары ішкі температурада жылдамырақ айналады; жеңіл жүктеме жағдайында желдеткіш шуы минималды болып қалады, бұл тұрғындар үшін акустикалық жайлылық маңызды болатын ішкі тұрғын үй немесе кабина қондырғылары үшін маңызды артықшылық.
Әрбір қорғаныс жағдайы алдыңғы панельдегі СКД дисплейі арқылы көрінетін кері байланыс сигналдарын іске қосады, бұл жабдық корпусын ашпай ақауларды жоюға мүмкіндік береді. Жергілікті экраннан ақаулық кодтарын тікелей оқу мүмкіндігі қашықтағы электр тораптарына қызмет көрсететін жергілікті техниктердің диагностикалық жұмысын жылдамдатады.HK3000PC зарядтау құрылғысы бар 3000w таза синустық толқынды инверторқуат жүйесінің архитектурасы айналасында көптеген бөлек сыртқы қорғаныс модульдерін жинақтау қажеттілігін жоя отырып, бір блок ішінде көптеген әртүрлі қорғаныс жауаптарын біріктіреді.
6. Аппараттық байланыс порттары және қашықтан бақылау мүмкіндіктері
RJ‑11 стиліндегі физикалық қосқышы бар RS‑485 байланыс порты қашықтан бақылау мүмкіндігін береді. Пайдаланушылар қосымша инвертор-зарядтау құрылғысының шассиінен алыс орналасқан сыртқы қашықтан СКБ басқару тақтасын қоса алады. Бұл негізгі қуат жабдықтары жертөледегі сақтау бөлімдерінің немесе қосалқы шкафтардың ішінде орналасқан қондырғылар үшін ыңғайлы, ал операторлар тұрғын аумақтағы жай-күй көрсеткіштерін бақылайтын болады. Ethernet қосылымы кеңейтілген бақылау орнатулары үшін қосымша жаңарту ретінде бар.
RS‑485 шинасы арқылы хост бақылау жүйелері нақты уақыттағы деректер жиынын, соның ішінде батарея кернеуін, шығыс қуатын, жұмыс режимінің жалаушаларын және белсенді ақаулық көрсеткіштерін тарта алады. Үлкенірек микро-торды орналастыруларды құрастыратын жүйелік интеграторлар үшін бұл аппараттық құралдарды жоғары деңгейлі сайтты бақылау платформаларына біріктіру жолдарын ашады. RS‑485 сымдарын қосу тәжірибесі қалааралық дифференциалды сигнализацияға арналған салалық нұсқауларды сақтауы керек екенін есте сақтаңыз; кабельді дұрыс таңдау және жерге қосу жақын маңдағы жоғары ток өткізгіштерінің электр шуынан туындаған деректердің бұзылуын болдырмауға көмектеседі.
7. Қолайлы жұмыс ортасы және механикалық орнату ескертулері
Толық жүктемелі қоршаған орта температурасының диапазоны нөл градус Цельсийден плюс қырық градус Цельсийге дейін созылады. Айналадағы температура Цельсий бойынша алпыс градусқа дейін көтерілгенде, жабдық қол жетімді шығыс қуатын номиналды қуат көрсеткішінің жетпіс пайызына дейін автоматты түрде азайтады. Сақтау температурасының терезесі жұмыс істемейтін кезеңдер үшін нөлден жетпіс градус Цельсийге дейін жетеді. Ылғалдылыққа төзімділік конденсацияланбайтын қоршаған орта жағдайында максималды тоқсан үш пайыз салыстырмалы ылғалдылыққа жетеді. Конденсация негізгі қауіп факторын білдіреді; шық пайда болатын орындар ішкі платаларды құрғақ ұстау үшін жеткілікті желдетуді қамтамасыз етуі керек.
Орнату бағыты өндірушінің механикалық сызбаларына сәйкес болуы керек. Ыстық шығатын ауа еркін шығуы үшін желдеткіш желдеткіш саңылауларына жақын жерде жеткілікті бос орын қалдырыңыз. Арнайы шығатын желдеткіші жоқ, толығымен жабық шағын шкафтың ішіндегі құрылғыны тығыздаудан аулақ болыңыз, өйткені қысылып қалған қызу термиялық тежеуді және жиі қорғанысты өшіру оқиғаларын белсендіреді. Батарея кабелінің көрсеткішін таңдағанда, әрқашан үш мың ватт қуат деңгейлерімен байланысты тұрақты токтың жоғары шамаларын ескеріңіз; өлшемі аз кабельдер кернеудің шамадан тыс төмендеуіне әкеліп соқтырады және сымдар бойында қауіпті қызып кету нүктелерін тудырады.
8. Жиі қойылатын техникалық сұрақтар
Иә. Айнымалы ток кіріс тізбегі дұрыс өлшемді портативті генераторлардың шығысын қабылдайды. Генератордың шығыс кернеуін жарияланған айнымалы кіріс жұмыс терезесінде сақтаңыз. Генератордың асқын кернеу мүмкіндігін есте сақтаңыз; генератордың үздіксіз ватт номиналы максималды зарядтаудан және генератор терминалдарына бір уақытта қолданылатын қосымша айнымалы ток жүктемесінен ыңғайлы асуы керек. Кернеудің шамадан тыс ауытқуы бар сапасыз генератордың шығуы ішкі қорғаныс реакцияларын тудыруы мүмкін.
Үш сатылы көлемді сіңіру-қалқымалы зарядтау қисығы бастапқыда су басқан, AGM және гель түріндегі қорғасын-қышқыл батареялары үшін әзірленген. Литий-ионды батарея жинақтарын орналастыру кезінде пайдаланушылар зарядтағыш кернеуінің орнатылған нүктелерімен батареяны басқару жүйесінің үйлесімділігін тексеруі керек. Кейбір литий пакеттері өзгертілген зарядтау профильдерін қажет етеді; мұндай жағдайларда сыртқы арнайы батарея зарядтағыш аппаратурасы қажет болуы мүмкін.
Құрылғының ішінде ішкі кері полярлық сақтандырғыш бар болса да, саладағы ең жақсы тәжірибелер жоғары ток номиналды сақтандырғышты батарея терминалдарынан қысқа физикалық қашықтықта тікелей оң батарея өткізгішіне орнатуды қатаң ұсынады. Бұл сыртқы сақтандырғыш инвертор-зарядтағыш корпусынан тыс апатты қысқа тұйықталу оқиғаларында аккумулятор кабелін қорғайды.
Гальваникалық оқшаулау батареяның тұрақты ток тізбегі мен айнымалы ток шығыс тізбектері арасында электрлік бөлуді жасайды. Бұл жерге тұйықталу оқиғалары кезінде домендер бойынша ақаулық ток ағынын тежейді, мобильді және теңіз қондырғыларындағы қауіпсіздікті жақсартады және батарея жинағы мен қосылған айнымалы ток жағындағы құрылғылар арасындағы электр шуының кейбір санаттарын азайтады.
9. Жүйелік интеграторларға арналған қорытынды ойлар
Барлығы бір шассиге инверсияны, батареяны зарядтауды, тасымалдауды автоматты түрде ауыстыруды және бірнеше қорғаныс функцияларын біріктіру арқылы барлығы бір инвертор-зарядтау құрылғысы көптеген желіден тыс және резервтік қуат жүйесін құруды жеңілдетеді. Қуатты түрлендіруге арналған аппараттық құралды бағалағанда, тек үздіксіз ватт жылдамдығы сандарын ғана қараңыз; кернеуді өңдеу мүмкіндігін, толқын пішінінің тазалығын, кірістірілген қорғаныс мүмкіндігінің толықтығын, тасымалдауды ауыстыру уақытын және қол жетімді бақылау интерфейстерін бағалау үшін уақыт қажет. Осы спецификациялардың әрқайсысы күн сайын нақты жүйенің сенімділігін қалыптастырады.
Әрбір энергетикалық жүйе жобасы жүктемені мұқият тексеруден басталады. Батарея жинағы мен инвертор-зарядтағыш комбинациясын таңдамас бұрын, іске қосылуы күтілетін әрбір құрылғы үшін қуат сызбасын құжаттаңыз, үлкен іске қосу токтары бар индуктивті жүктемелерді ескеріңіз және батареяның зарядсыздану тереңдігінің рұқсат етілген шектерін анықтаңыз. Аппараттық құралдарды орнату аяқталғаннан кейін ойластырылған алдын ала жоспарлау операциялық қиындықтардың алдын алады.HK3000PC зарядтау құрылғысы бар 3000w таза синустық толқынды инверторҮш мың ватт үздіксіз шығысты қажет ететін жобаларға жақсы сәйкес келеді, сонымен қатар жеке қуат жүйесінің құрамдас бөліктерінің патчворк жинағын құрастырмай, біріктірілген зарядтау мүмкіндігін қажет етеді.
Бұл жабдықтың артындағы кәсіби деңгейдегі өндіріс туралы ақпарат алу үшін жариялаған ресурстарды зерттеуге боладыNingbo Kosun New Energy Co., Ltd.Инженерлік құжаттама, өлшем сызбалары және толық спецификациялық парақтар жүйе жобаларын дайындайтын техникалық бағалаушылар үшін қосымша тереңдікті қамтамасыз етеді.
